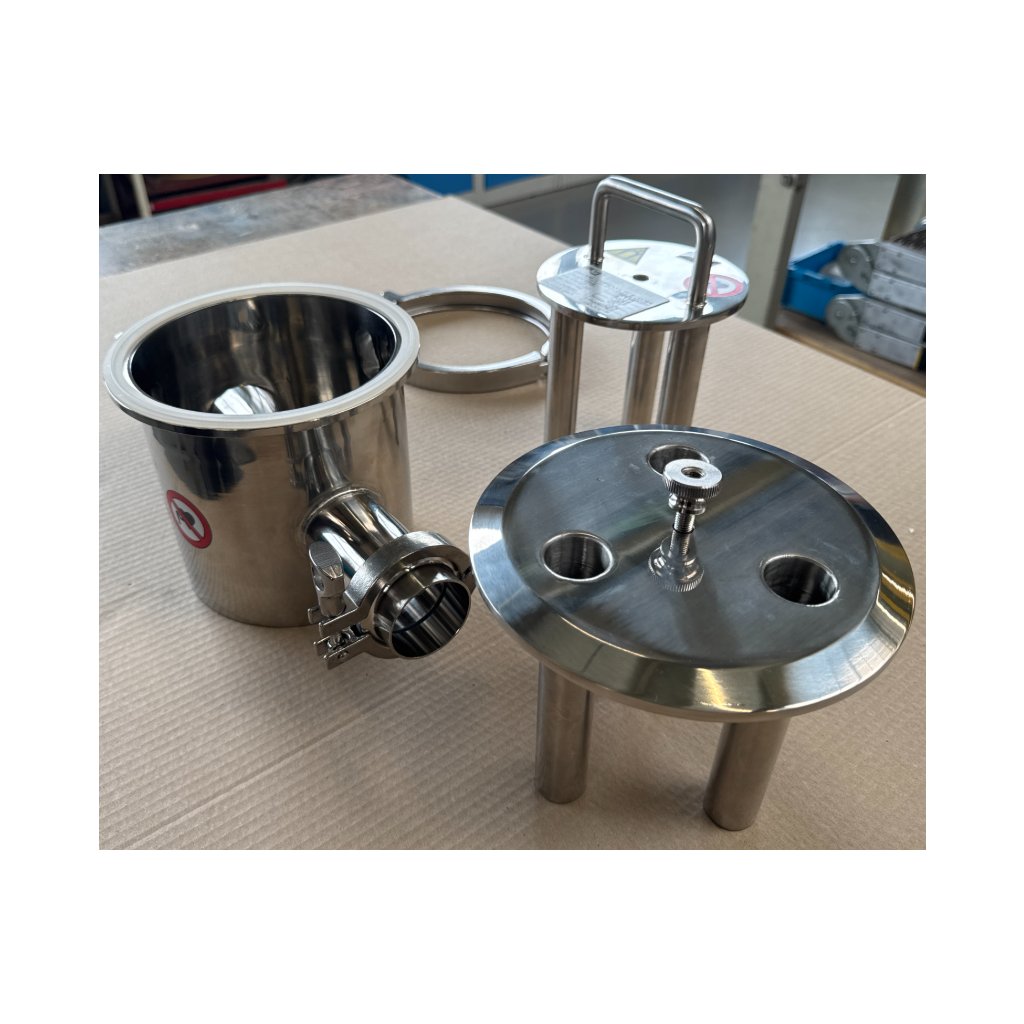

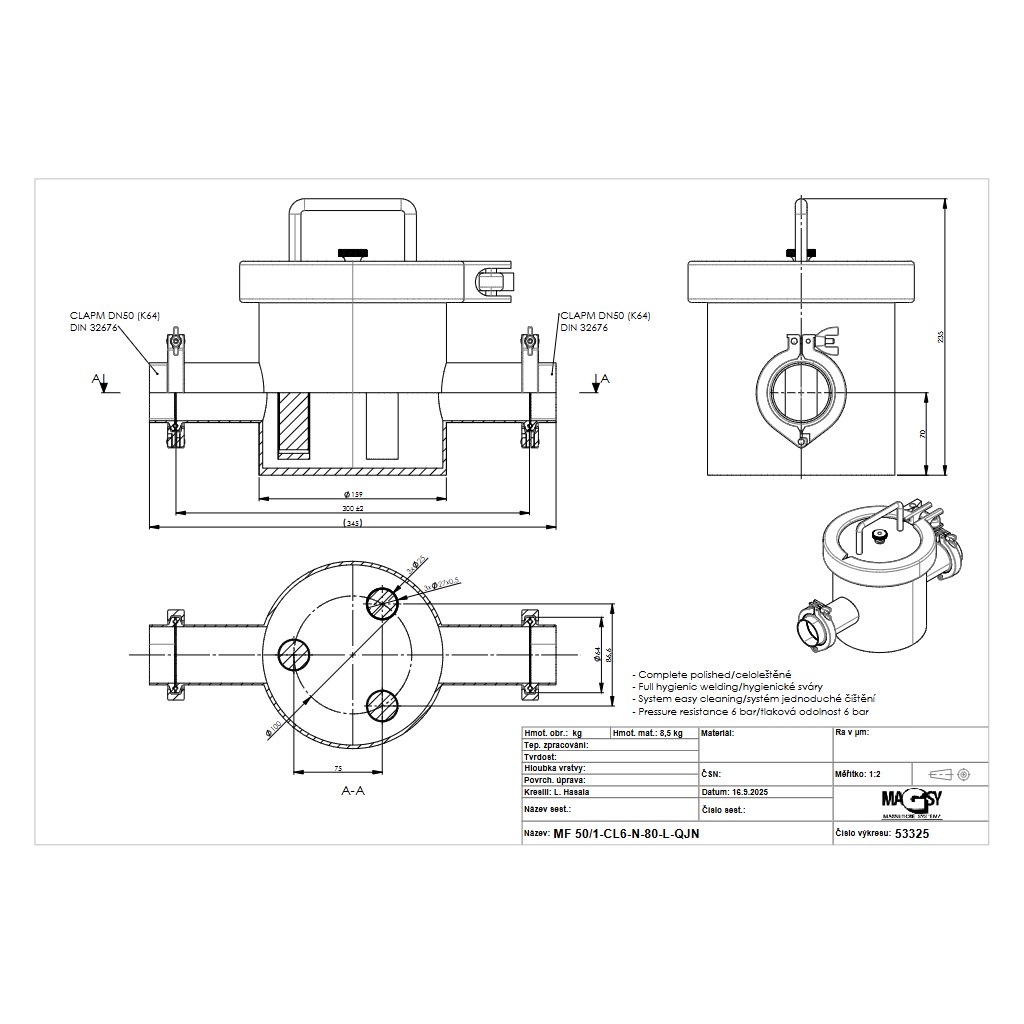

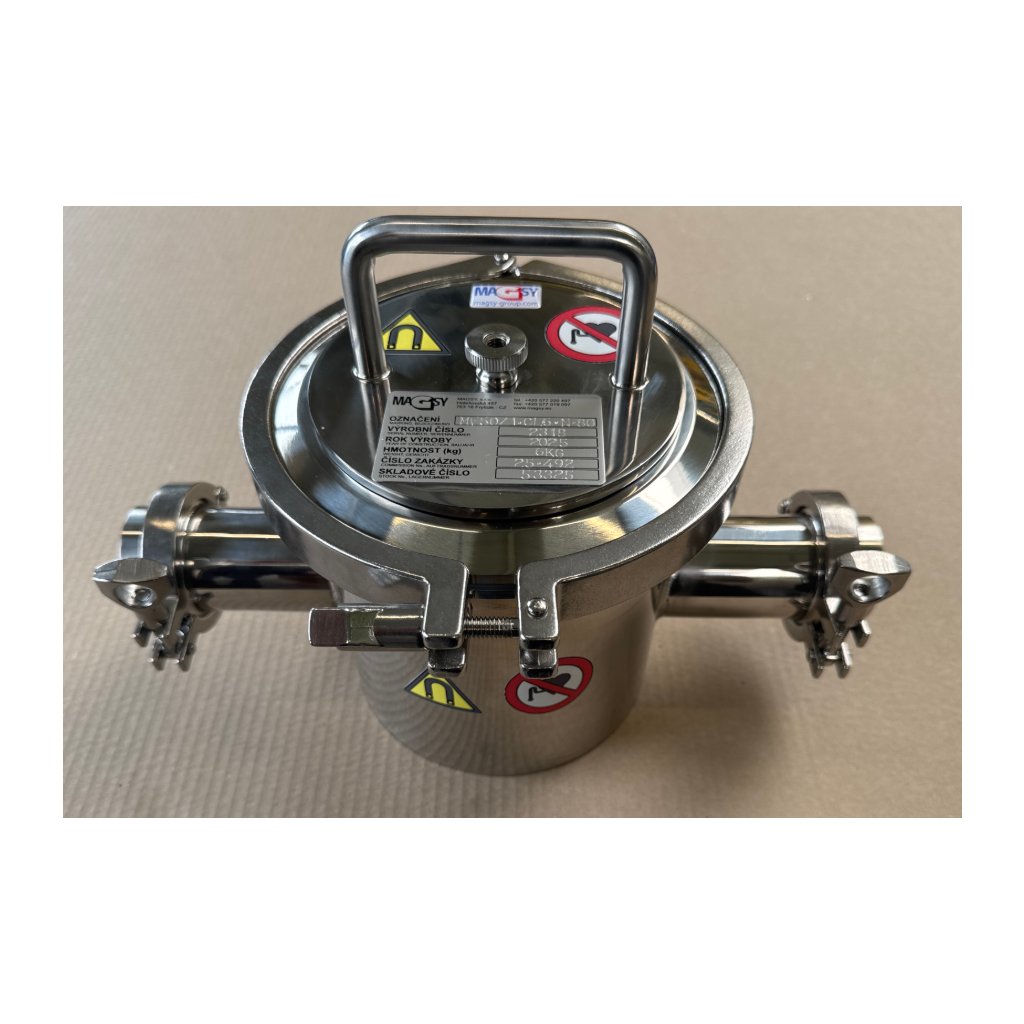

Magnetický separátor výsuvný MF 50/1-CL6-N-80-L-QJN-JEDNOPLÁŠŤOVÝ
Odesíláme do 24 hodin
Zboží odesíláme nejpozději do 24 hodin během pracovních dnů.
Vyrábíme na míru
Separátory vyrábíme na míru do 2-3 měsíců.
23 let na trhu
Jsme česká firma s 23letou tradicí na trhu.
Tisíce spokojených zákazníků
Tisíce odeslaných balíčků a spokojených zákazníků.
Zařízení je určeno pro separaci kovových magnetických nečistot z médii, která podle článku 13 Směrnice 2014/68/EU (PED) nejsou nebezpečná - skupina médií 2. Tyto průtokové magnetické separátory nespadající podle Směrnice 2014/68/EU do žádné kategorie tlakových zařízení (článek 4, odst.3.).
Jedná se o jednoplášťový magnetický separátor. Vnitřní tělo není možno vyhřívat, aby materiál uvnitř nezatuhl.
Magnetický separátor, určený výhradně pro průmyslové použití, zajistí dokonalé vyčištění vašich tekutých směsí od feromagnetických nečistot (pojmem feromagnetické nečistoty myslíme plně magnetické kovy jako železo, nikl, kobalt a slitiny obsahující železo nikoliv paramagnetické, velmi jemně magnetické materiály).
Pro správnou funkci musí být přečišťované směsi (materiál, který protéká přes magnetický separátor) :
- homogenní,
- dobře tekuté, bez hrudek, aby nedocházelo k ucpání magnetického separátoru, viz. dále
Magnetický separátor je vhodný k použití pouze do nekontinuálních provozů (v průběhu ručního čištění magnetického separátoru je nutno zastavit tok přečišťovaného materiálu). Instaluje se pouze do vodorovných potrubí (v případě požadavku na svislou instalaci nepoužívejte tento výrobek a kontaktujte nás z důvodu potvrzení tohoto typu instalace) např. v potravinářském a chemickém průmyslu, v zemědělství, v průmyslu zpracování odpadů v oblasti výroby stavebních hmot viz. výpis vhodných materiálů níže.
Výsuvný magnetický separátor se používá jako předstupeň pro ochranu technologií tak, aby se kovové feromagnetické nečistoty nedostaly do zařízení, která by mohly poškodit, například nože mlýnů, drtičů, trysky regranulačních a granulačních linek, trysky vstřikolisů, vytlačovací stolice, lisovací stolice, šrotovací zařízení, jemná síta, keramické lisovací stolice, sklářské lisy atd. Lze jej použít také pro přečištění směsi na co nejvyšší čistotu, kdy se separátor umisťuje na konec výrobního procesu těsně před balení a expedici, aby nedošlo již k žádné kontaminaci kovovým feromagnetickým materiálem během dalších operací ve výrobním závodě. V tomto případě se předpokládá okamžité uzavření přečišťovaného materiálu do uzavíratelných obalů nebo do jiných, uzavíratelných nádob. Díky skvěle konstrukčně řešenému magnetickému labyrintu, dochází k vysokému záchytu nečistot (čtěte prosím detailně níže popis, jaké feromagnetické kovové nečistoty může tento magnetický separátor zachytit).
Materiál, který poteče přes magnetický separátor musí být homogenní, dobře tekutý a bez hrudek, aby nedocházelo k zahlcování (ucpání) magnetického separátoru materiálem. Materiály, které doporučujeme a jsou podle našeho odborného názoru a zkušeností vhodné k přečišťování přes tento magnetický separátor uvádíme níže (opět upozorňujeme, že materiál musí být homogenní, dobře tekutý a bez hrudek). V případě, že materiál, z kterého požadujete separovat kovové feromagnetické nečistoty (materiál k přečišťování) nenalezne ve výpisu níže, nepoužívejte tento výrobek a kontaktujte nás pro bližší upřesnění a případné doporučení jiného magnetického separátoru nebo odsouhlasení, že tento typ je vhodný i na použití pro magnetickou separaci z vašeho materiálu.
Příklady materiálů, které jsou vhodné pro magnetickou separaci pomocí tohoto magnetického separátoru :
- čokoláda
- různé potravinářské polevy
- mléčné tekuté potravinářské materiály
- dětská výživa
- glazura v keramickém průmyslu
- chladící voda (maximální teplota 40°C)
- chladící emulze, oleje (maximální teplota 40 °C)
- jogurty
- keramická hmota (tekutá i sypká…v případě sypké pozor na abrazi, kontrolujte častěji opotřebení krycího nerezového pláště)
- kečupy
- levandulový olej
- mátový olej
- mléko
- ovocné džusy
- ovocné směsi do jogurtů (spíše samostatně umístěno v toku materiálu)
- protlaky
- různé typy sirupů
- řepkový olej
- slunečnicový olej
- sójová omáčka
- těsta (dobře tekoucí)
Opětovně zdůrazňujeme, že materiály musí být dobře tekuté, homogenní a bez hrudek, neabrazivní. Kapacita prostupnosti se liší v závislosti na materiálu, ze kterého požadujete feromagnetické nečistoty separovat, nelze jednoznačně určit, liší se pro každý typ materiálu. V případě, že si nejste jisti prostupností, kapacitním průchodem, nepoužívejte tento magnetický separátor a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Upozorňujeme, že síla stěny krycí trubice je velmi malá z důvodu docílení vysoké magnetické indukce (magnetické síly) a odtrhové síly na jejím povrchu. Proto prosím zvažte i rychlost, kterou bude materiál magnetickým separátorem proudit. Velmi vysoká rychlost materiálu může poškodit magnetické trubice. Toto je ovšem individuální pro každý typ materiálu. Nelze přesně určit a předepsat, který materiál má a může jak rychle proudit. V případě velmi vysoké rychlosti materiálu může dojít k prohnutí nebo k proražení krycích trubic a k poškození celého výrobku. V případě, že považujete rychlost materiálu za velmi vysokou, nepoužívejte tento výrobek a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Maximální tlak, který může v potrubí nastat je 6 bar. POZOR! jedná se o maximální tlak, tedy i například v případě čištění potrubí nesmí nastat v magnetickém separátoru vyšší tlak než 6 bar.
Tento magnetický separátor vychytává (separuje) kovové magnetické částice od velikosti 1 µm a menší (charakterově feromagnetický, nezměřitelný, magnetický prach) až do velikosti pr. 5 mm (5x5x5 mm). V ojedinělých případech může magnetický separátor zachytit i větší kovové předměty až do velikosti pr. 10 mm (10x10x10 mm). Předpokládá se ale nahodilý výskyt těchto nečistot max. do 1% z celkové hodinové kapacity materiálu, který přes magnetický separátor protéká (předpokládá se pravidelné čištění magnetického separátoru od feromagnetických nečistot, tímto není myšleno, že celé 1% větších, feromagnetických nečistot může zůstat na magnetických trubicích po celou dobu průtoku materiálu). Obsah těchto větších feromagnetickcýh nečistot nesmí být vyšší. V případě, že je výskyt těchto větších feromagnetických nečistot ve vašem materiálu vyšší, nepoužívejte tento magnetický separátor a obraťte se na naše technicko-obchodní oddělení k poskytnutí odborného poradenství. Do magnetického separátoru (na magnetické tyče) nesmí vniknout větší předměty než uvádíme (max. průměr 5 mm, 5x5x5 mm) vyjma feromagnetických nečistot, které popisujeme výše v nahodilém množství. V případě, že se obáváte přítomnosti i větších feromagnetických nebo jiných nečistot, příměsí, je potřeba předřadit síto o velikosti ok max. 5 mm, aby byly tyto větší, nežádoucí předměty zachyceny již před vstupem do magnetického separátoru (po instalaci síta je potřeba zvážit snížení kapacitního zatížení, prostupnosti magnetického separátoru). Síto není součástí dodávky magnetického separátoru. Upozorňujeme také na možnost, že Váš materiál může obsahovat velké množství jemných kovových nečistot (velmi jemný kovový magnetický prach o velikosti menší než 1 µm), které mohou tzv. obalit magnetické trubice a zneprůchodnit magnetický separátor (jemné magnetické částice na sebe nabalují i materiál, který protéká a zahltí celý systém). Současně s tím dojde k tomu, že se velmi sníží magnetická síla/účinnost magnetického separátoru. V případě, že se Vám magnetické trubice ihned po spuštění průchodu materiálu magnetickým separátorem obalí a celé „schovají“ do železného prachu toto není vadou magnetického separátoru, ale je potřeba posílit magnetickou separaci dalším magnetickým separátorem nebo častěji čistit magnetické trubice, váš materiál obsahuje pravděpodobně velmi velké množství feromagnetických částic.
Jestliže nejste schopni zajistit:
- nepřítomnost větších částic ve vašem materiálu než průměr 5 mm (5x5x5 mm)
- množství menší než 1% větších feromagnetických částic (do 10 mm) v hodinové kapacitě
- minimální výskyt kovového jemného prachu ve vašem materiálu
nepoužívejte tento magnetický separátor a kontaktujte naše obchodně-technické oddělení k doporučení jiného typu magnetického separátoru případně k odsouhlasení použití tohoto typu.
Magnetické tyče (trubice) v magnetickém separátoru jsou konstruovány tak, aby zachytily co nejvíce kovových magnetických nečistot. Vše ovšem záleží na množství těchto magnetických nečistot, které se ve Vašem materiálu vyskytují. Není možné závazně garantovat vychytání všech feromagnetických nečistot. Vždy je potřeba zvážit konkrétní technologii a kapacity. V případě nutnosti je třeba předřadit či doplnit další typy magnetické separace. Nespoléhejte se prosím pouze na tento jeden magnetický separátor. V případě, že si nejste jisti, tento typ magnetického separátoru nepoužívejte a obraťte se kdykoliv na naše odborníky v oblasti magnetické separace.
Magnetický separátor nepoužívejte k separaci nerezavějící oceli (obecně nazývané jako nerez), ani v případě, že se jeví jako magnetická/paramagnetická (takové jsou například po průchodu různými drtiči nebo po jiných formách deformací, stejně tak mohou být tyto paramagnetické nerezy použity na výrobu různých sít).
Magnetický separátor není určen ani k magnetické separaci barevných nemagnetických kovů ani k magnetické separaci dílců nebo jejich částí, které feromagnetické kovy obsahují (např. plastové piliny se zalisovanými zbytky kovových částí). V případě, že potřebujete separovat (oddělovat) i takové feromagnetické nečistoty, tento magnetický separátor nepoužívejte a obraťte se na naše odborníky v oblasti magnetické separace, kteří Vám poradí, který jiný magnetický separátor použít případně o jaký typ doplnit Vaši separační sestavu.
Konstrukce magnetického separátoru umožňuje v průběhu jeho čištění používat k oplachu vodu bez obavy, že by jeho jakákoliv část byla vodou poškozena. Všechny komponenty jsou voděodolné bez rizika koroze. K čištění a oplachu nepoužívejte tlakovou vodu.
Při čištění magnetického separátoru buďte velmi opatrní, magnetická jádra po jejich vyjmutí jsou velmi silná a jejich přichycením ke kovovým předmětům může dojít k poranění přiskřípnutím, tlakovým scvaknutím. Nepokládejte na nic magnetického (stoly, ponky, schodnice, podlahy…). Pozor i k přiskočení jednotlivých komponentů magnetického separátoru k sobě v průběhu jeho čištění.
Tento magnetický separátor není určen pro použití v žádném prostředí, které je klasifikováno jako prostředí s nebezpečím výbuchu (ATEX).
Magnetický separátor slouží pouze k vnitřnímu i venkovnímu použití. V případě instalace ve venkovním prostředí dbejte na pravidelnou kontrolu a údržbu výstražných symbolů umístěných na těle magnetického separátoru.
Postup měření magnetické indukce
Měření je provedeno standardním gaussmetrem se sondou o tloušťce 0,75 mm v místě s konstrukčně nejvyšší magnetickou indukcí - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zkoušku 3x opakujeme vždy v odlišném místě magnetického obvodu a vypočteme průměrnou magnetickou indukci.
Postup měření odtrhové síly
Měříme leštěným ocelovým etalonem o průměru 10 mm a výšce 20 mm. Měření je provedeno v místě s konstrukčně nejvyšší odtrhovou silou - v místě pólových nástavců resp. v nejnižším bodě oblouku magnetického obvodu. Zaznamenáme sílu, při které došlo k odtržení etalonu. Zkoušku 3 x opakujeme a vypočteme průměrnou odtrhovou sílu.
Pro vaši informaci 10 N = cca 1 kg.
Jako potvrzení o měření a garanci naměřených hodnot vystavujeme a součástí dodávky každého kusu magnetického separátoru je originální měřící protokol vystavený právě pro Váš konkrétní magnetický separátor (na protokolu uvádíme skladové a výrobní číslo).
UPOZORNĚNÍ:
Výsledná odtrhová síla a magnetická indukce závisí na mnoha faktorech - např. na rozměrech etalonu, vzduchové mezeře mezi etalonem a testovaným magnetickým obvodem, tloušťce měřící sondy, znečištění povrchů, povrchové úpravě etalonu atd. Uváděné hodnoty odtrhové síly a magnetické indukce byly naměřeny v ideálních podmínkách daných zkušebním prostředím. Tyto hodnoty se však mohou měnit v závislosti na konkrétním typu prostředí, kdy např. provozní podmínky a následné opotřebení mohou ovlivnit efektivitu výrobku, výsledky měření. Uváděné hodnoty je tedy nutné považovat jako orientační a jakékoliv jejich odchylky nelze považovat za vadu ve smyslu ustanovení § 2095 a 2161 odst. 1 písm. a) občanského zákoníku. Pro zjištění přesné hodnoty magnetické indukce a odtrhové síly v konkrétním případě je zapotřebí provést vlastní měření. V případě, že zjištěné hodnoty odtrhové síly nejsou pro Vás dostačující, jelikož nebudou odpovídat uváděným hodnotám, můžete využít garantované možnosti vrácení zboží do 30 dnů za podmínek uvedených zde: https://magnetickeseparatory.cz/vraceni-zbozi/ a zakoupit jiný typ magnetického separátoru. Těchto 30 dnů slouží právě pro vyzkoušení zboží, přičemž po uplynutí této lhůty může prodávající vrácení zboží odmítnout.
Copyright:
Nesouhlasíme, nepřejeme si a neudělujeme tímto nikomu žádný souhlas ke kopírování jednotlivých částí i celého textu. Je zakázána i obměna textu za použití shodných slovních spojení s výslednou významovou podobností a shodou s naším textem. Nepřejeme si a nesouhlasíme s jakýmkoliv umísťováním našeho textu kamkoliv na jiné webové stránky, do odborných časopisů, studií, závěrečných prací na středních a vysokých školách bez předchozího souhlasu firmy Magsy. V případě požadavku na použití našeho textu případně jeho částí nás kdykoliv kontaktujte.
Doplňkové parametry
| Kategorie: | Průtokové magnetické separátory |
|---|---|
| EAN: | 8595134079180 |
| Hmotnost celková: | 8,5 kg |
| Hmotnost magnetického jádra: | 4,4 kg |
| Magnetická síla na trubici: | 10.900 Gs |
| Materiál: | Nerezová ocel DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – ocel chrom niklová austenitická nestabilizovaná (X5CrNi 18-10) |
| Odtrhová síla na trubici: | 85 N |
| Počet magnetických tyčí: | 3 |
| Povrchová úprava roštů a trubic: | Leštění, hodnota Ra menší než: 0,1 µm |
| Povrchová úprava těla: | Leštění, hodnota Ra menší než: 0,1 µm |
| Provedení: | Standard |
| Průměr magnetických tyčí: | 27 mm |
| STAV VÝROBKU: | Nový |
| Teplotní odolnost magnetu: | 80 °C |
| Typ magnetu: | Neodym (NdFeB) |
| Vstup/výstup: | DN 50 |
| Zakončení: | Triclamp |
| Položka byla vyprodána… | |
